79T 系列 (1100-1300°C)

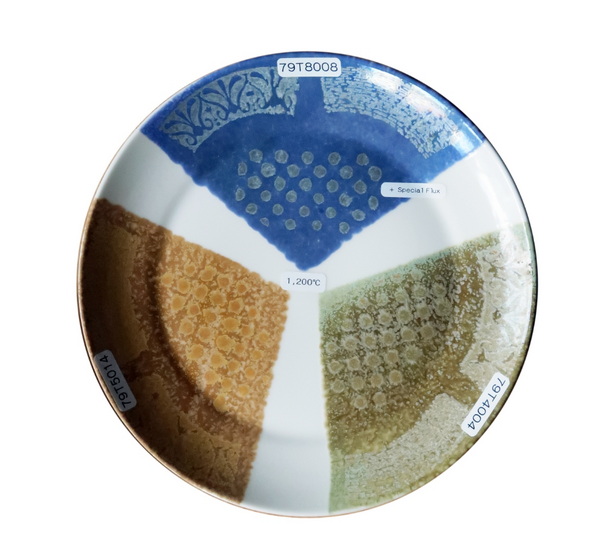

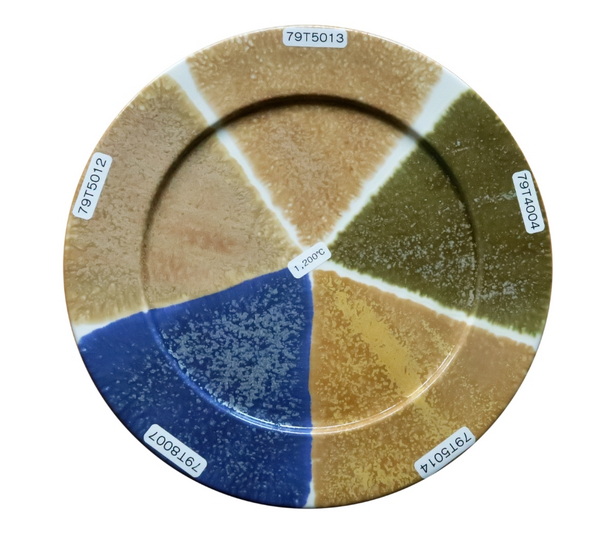

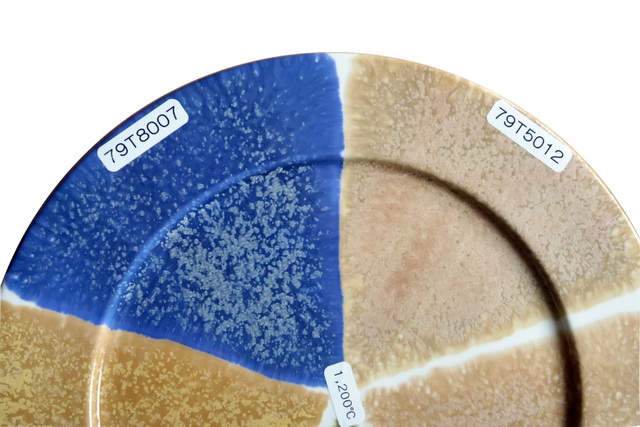

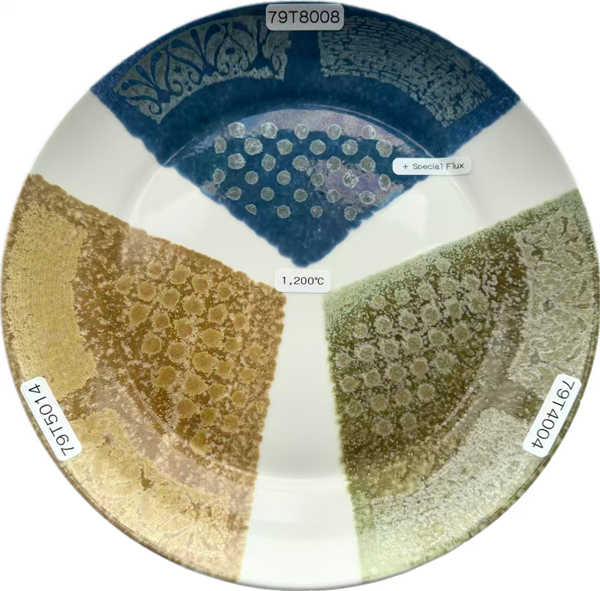

79T 系列 : 无铅无镉结晶效果釉变色
一、特性
1. 适合丝印、直印、喷或手绘，容易操作成结晶效果。
2. 在一般烧成条件下都能呈现结晶效果。
3. 结晶效果可经由使用方法来控制。
页1技术数据 8/10/2023 修订版
页2
二、烧温
瓷质
温度
轻质瓷
1200-1300°C
精瓷
1200-1300°C
骨瓷
1100-1150°C
*不建议用于硬瓷 (易有裂纹)
79T 系列:
适用于快、慢烧，一般可以烧 3-10 小时，快烧 1-2 小时。
冷对冷条件。
三、使用法
适用于丝印、直印、喷或手绘。
四、粒度
产品
D50 平均
最大值
79T 系列
5.0 - 25 微米 (±1-5)
35- 200 微米(±5-20)
五、丝印
【5-1 网目】
建议使用 60-100 目/寸 (24-48 线/厘米)。 效果会因厚度而有所不同，色调取决于颜色
的厚度，建议至少打印 2-3 次层以获良好的结晶效果。如果印刷层不够厚， 则不会出
现结体效果。技术数据 8/10/2023 修订版
页3
【5-2 色油比例】
产品
色 : 油比
建议网目
79T 系列: PM2
10 : 7-8
60-123 目/英吋(24-48 线/公分)
*此系列无铅无镉，必须存放在干爽的位置，建议印前先烘干。
六、色料可互混
此系列的颜色可以互混不同的比例。
79101 透明助熔剂 :
79101 可混合此系列的其他色。
88203 乳白剂 :
88203 如印在 79T 系列之上，可以增强结晶效果， 也可以混合其他 79T 色。
88203 建议用 200-250 目。
七、耐化学腐蚀性
以下测试结果是用硬瓷，烧 1230°C，120 分钟的结果(耐化学腐蚀性会因陶瓷类型、技术数据 8/10/2023 修订版
厚度、烧成周期而有所不同)。
【7-1 铅和镉含量】
79T 系列: 铅含量低于 90ppm，镉含量低于 40ppm，故符合 加州 65、FDA、CPSIA、
EU 的标准。
【7-2 铅、镉释出量】
低于 ASS 限值。
【7-3 耐酸性】
照 DIEN 1388-1-2 测试，没有明显损伤。
【7-4 耐碱性】
照 ASTMC556-88 测试，没有明显损伤。
|
