中文版   |   English

客服电话: (86)0755-83184199

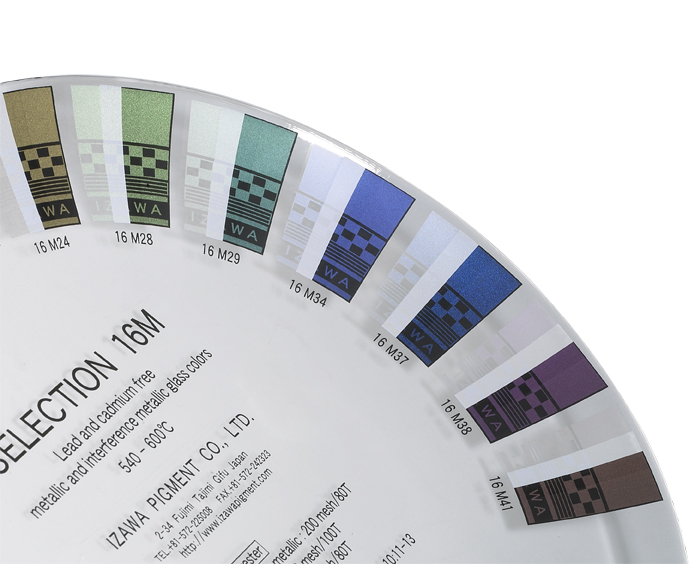

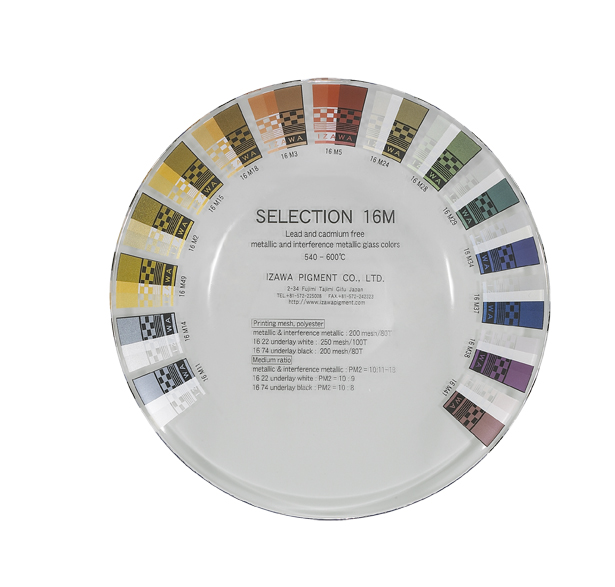

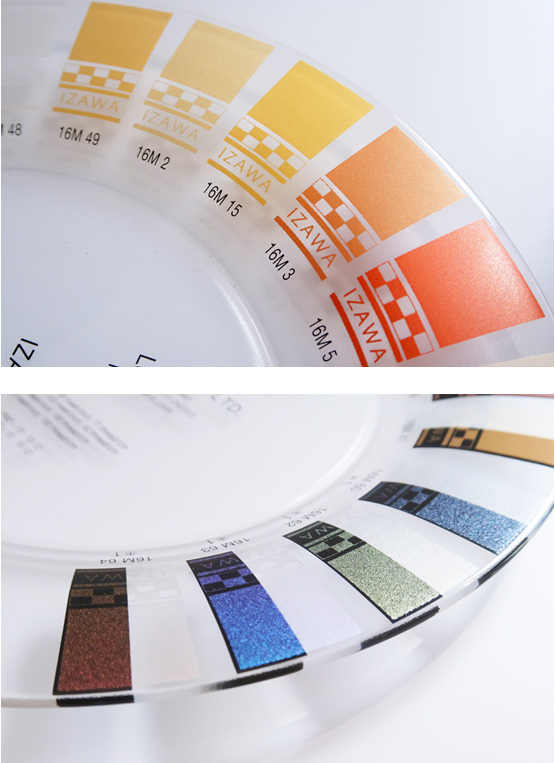

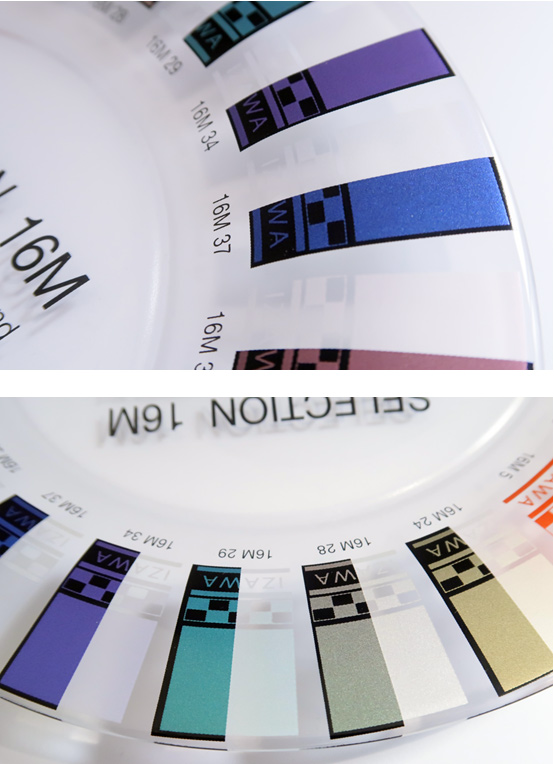

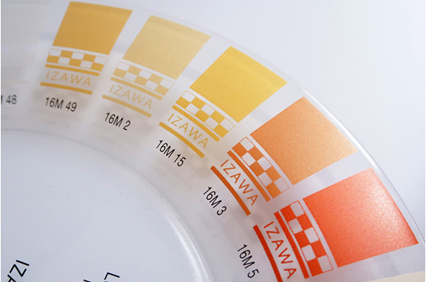

16M系列低温无铅玻璃仿金/干扰色料 首页 >>产品类别>>16M系列低温无铅玻璃仿金/干扰色料

1、产品特征

  • 低温(540-580℃)
  • 无铅无镉,不耐酸
  • 新增闪耀干扰色,强金属感
  • 适用于瓶罐、化妆品容器。

2、烧成条件
一般烧成温度范围540-600℃,周期约60-150分钟,10分钟恒温。 具体最佳的烧成条件取决于烧成速度、器皿类型和烧窑。

16M60、16M62、16M63和16M64对烧成温度及条件非常敏感,我们建议在580℃以下烧成,否则可能会失去金属效果。

3、应用
16M系列仿金色,适用于丝网转印、直接印刷、喷涂、移印及手绘。

4、热膨胀系数

产品

膨胀系数

16M金属色 (平均值)

9.0-9.3×10-6/之间

16 系列 (平均值)

8.8-9.3×10-6/之间

1611 溶剂

9.8×10-6/℃

如果16M仿金色,如涂层太厚, 可能会开裂 / 脱落,也取决于器皿的类型,务必先做测试。

5、调色与搭配
16M系列仿金颜色可以任何比例互相混合。与其他16系列混合可以开发出广阔的金属效果。 但我们建议在大量生产前, 先做测试。

16M 系列说明书.pdf

版权所有© 深圳市色源实业有限公司
